A सॉकटी निकला हुआ किनाराछोटे व्यास, उच्च दबाव और उच्च तापमान प्रणालियों के लिए डिज़ाइन किया गया एक महत्वपूर्ण पाइपिंग घटक है। इस गहन मार्गदर्शिका में, हम बताते हैं कि सॉकेट फ्लैंज क्या है, यह कैसे काम करता है, इसके संरचनात्मक फायदे, आयामी मानक, सामग्री विकल्प, और यह तेल और गैस, रासायनिक प्रसंस्करण, जैसे सुरक्षा-महत्वपूर्ण उद्योगों में एक पसंदीदा समाधान क्यों बना हुआ है और बिजली उत्पादन. वास्तविक इंजीनियरिंग प्रथाओं और विनिर्माण विशेषज्ञता से प्रेरणा लेनाlongan, यह लेख मदद करता है इंजीनियर, खरीदार और परियोजना प्रबंधक आत्मविश्वास के साथ सूचित निर्णय लेते हैं।

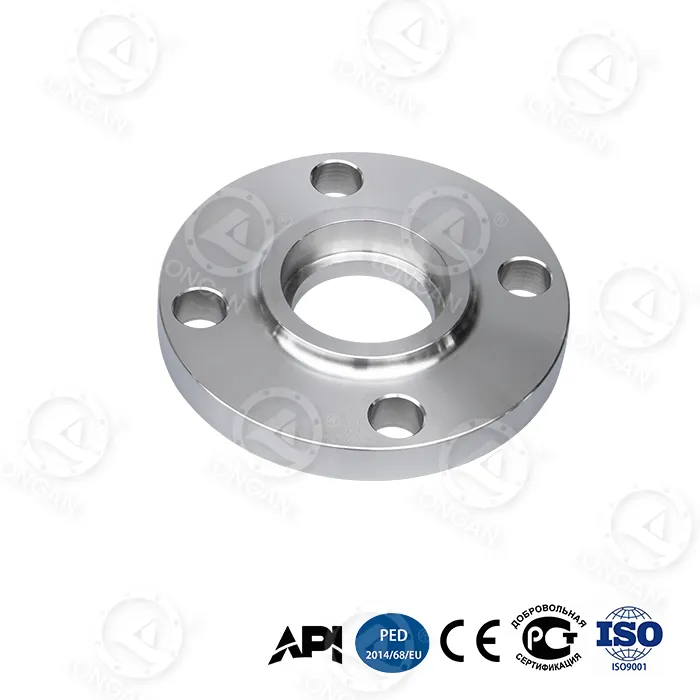

A सॉकेट निकला हुआ किनारा, जिसे सॉकेट वेल्ड फ्लैंज के रूप में भी जाना जाता है, एक प्रकार का पाइप फ्लैंज है जिसे एक रिक्त सॉकेट के साथ डिज़ाइन किया गया है जो बाहरी किनारे के चारों ओर फ़िलेट वेल्डिंग लगाने से पहले पाइप डालने की अनुमति देता है। स्लिप-ऑन फ्लैंज के विपरीत, पाइप निकला हुआ किनारा बोर से नहीं गुजरता; इसके बजाय, यह सॉकेट के अंदर रुक जाता है, जिससे एक कॉम्पैक्ट और सुरक्षित जोड़ बनता है।
सॉकेट फ्लैंज का मुख्य रूप से उपयोग किया जाता हैछोटे नाममात्र पाइप आकार, आमतौर पर एनपीएस ½″ से 3″, जहां उच्च दबाव, उच्च तापमान और स्थान की सीमाएं बेहतर संयुक्त अखंडता की मांग करती हैं।
आप सीधे विस्तृत उत्पाद विनिर्देशों का पता लगा सकते हैंलोंगन का सॉकेट फ्लैंज विनिर्माण पृष्ठ, जो सामग्री विकल्प, दबाव वर्ग और मशीनिंग परिशुद्धता की रूपरेखा तैयार करता है।
सॉकेट फ्लैंज के पीछे का डिज़ाइन सिद्धांत सरल लेकिन प्रभावी है: पाइप की गति को सीमित करके और वेल्ड तनाव को केंद्रित करके बाहरी तौर पर, यह आंतरिक वेल्ड दोषों के जोखिम को कम करता है।
पाइप को सॉकेट में तब तक डाला जाता है जब तक कि यह कंधे तक न पहुंच जाए, फिर इसे अनुमति देने के लिए थोड़ा पीछे (आमतौर पर 1.6 मिमी) खींचा जाता है थर्मल विस्तार के लिए. एक फ़िलेट वेल्ड बाहरी रूप से लगाया जाता है, जिससे पाइप को फ़्लैंज बॉडी पर मजबूती से सुरक्षित किया जाता है।
यह डिज़ाइन पूर्ण प्रवेश बट वेल्ड की आवश्यकता को समाप्त करता है, यांत्रिक शक्ति को बनाए रखते हुए वेल्डिंग के समय को कम करता है।
निम्नलिखित फायदों के कारण सॉकेट फ्लैंज को उच्च दबाव प्रणालियों में व्यापक रूप से अपनाया जाता है:
जो उद्योग सॉकेट फ्लैंज पर बहुत अधिक निर्भर हैं उनमें शामिल हैं:
| सामग्री | मानक | विशिष्ट अनुप्रयोग |
|---|---|---|
| कार्बन स्टील | एएसटीएम ए105 | सामान्य उच्च दबाव पाइपलाइनें |
| स्टेनलेस स्टील | एएसटीएम ए182 एफ304/एफ316 | संक्षारक और स्वच्छ प्रणाली |
| अलॉय स्टील | एएसटीएम ए182 एफ11/एफ22 | उच्च तापमान वाली सेवाएँ |
लोंगान पूर्ण सामग्री ट्रैसेबिलिटी और पीएमआई परीक्षण प्रदान करता है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक सॉकेट फ्लैंज परियोजना विनिर्देशों को पूरा करता है।
सॉकेट फ्लैंज का निर्माण प्रमुख वैश्विक मानकों के अनुसार किया जाता है:
दबाव वर्ग आम तौर पर कक्षा 150 से कक्षा 2500 तक होते हैं, जो सॉकेट फ्लैंज को अत्यधिक परिचालन स्थितियों के लिए उपयुक्त बनाते हैं।
| निकला हुआ किनारा प्रकार | ताकत | विशिष्ट आकार सीमा | उदाहरण |
|---|---|---|---|
| सॉकेट निकला हुआ किनारा | उच्च | छोटा व्यास | उच्च दबाव और कॉम्पैक्ट सिस्टम |
| निकला हुआ किनारा पर पर्ची | मध्यम | चौड़ा | निम्न से मध्यम दबाव |
| वेल्ड गर्दन निकला हुआ किनारा | बहुत ऊँचा | सभी आकार | गंभीर तनाव प्रणाली |
लोंगन में, सॉकेट फ्लैंज का उत्पादन सीएनसी मशीनिंग, सख्त आयामी निरीक्षण और पूर्ण अनुपालन का उपयोग करके किया जाता है अंतरराष्ट्रीय मानक. प्रत्येक बैच दृश्य निरीक्षण, यांत्रिक परीक्षण और सतह उपचार सत्यापन से गुजरता है।
यह विनिर्माण अनुशासन सुनिश्चित करता है कि वितरित प्रत्येक सॉकेट फ्लैंज मांग वाले वातावरण में विश्वसनीय रूप से कार्य करता है।
हां, जब ठीक से वेल्ड किया जाता है और स्थापित किया जाता है, तो सॉकेट फ्लैंज चक्रीय दबाव की स्थिति में अच्छा प्रदर्शन करते हैं।
बड़े व्यास तनाव एकाग्रता और वेल्डिंग कठिनाई को बढ़ाते हैं, जिससे अन्य निकला हुआ किनारा अधिक व्यावहारिक हो जाता है।
बिल्कुल। स्टेनलेस स्टील और मिश्र धातु विकल्प उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं।
सही सॉकेट फ्लैंज चुनना केवल विशिष्टताओं के बारे में नहीं है - यह दीर्घकालिक सिस्टम सुरक्षा, प्रदर्शन और लागत दक्षता के बारे में है। सिद्ध विनिर्माण अनुभव और वैश्विक परियोजना समर्थन के साथ, लोंगन आपके एप्लिकेशन के लिए सबसे विश्वसनीय समाधान चुनने में आपकी मदद करने के लिए तैयार है।
यदि आप किसी नई परियोजना की योजना बना रहे हैं या तकनीकी सहायता की आवश्यकता है,हमसे संपर्क करेंआज हमारी इंजीनियरिंग टीम के साथ आपकी सॉकेट फ्लैंज आवश्यकताओं पर चर्चा करने के लिए।
