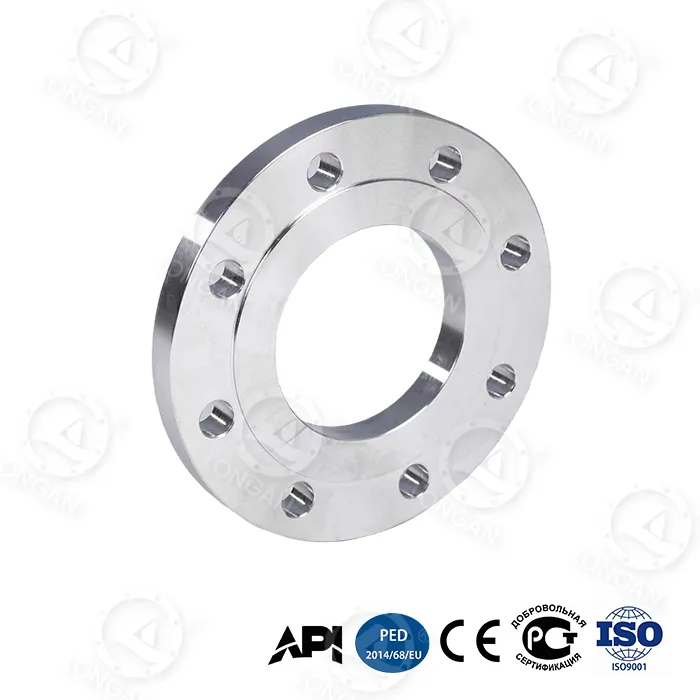

फ़्लैट वेल्डिंग फ्लैंज 304 स्मूथ फेस लीक को कैसे रोकता है?

आलेख सारांश:फ्लैट वेल्डिंग फ्लैंज 304 स्मूथ फेस एक विश्वसनीय पाइप कनेक्शन बनाने में मदद करता है जब इसकी सीलिंग सतह, गैसकेट, आयाम और स्थापना की स्थिति ठीक से मेल खाती है। वानजाउ लोंगन फ्लैंज कंपनी लिमिटेड में, हम इन-हाउस फोर्जिंग, मशीनिंग और परीक्षण क्षमताओं के साथ औद्योगिक फ्लैंज का निर्माण करते हैं। इस लेख में, हम बताते हैं कि औद्योगिक पाइपिंग सिस्टम में रिसाव के जोखिम को कम करने के लिए फ़्लैंज फेस गुणवत्ता, सामग्री चयन, आयामी सटीकता और स्थापना प्रथाएं एक साथ कैसे काम करती हैं।

विषयसूची

• फ्लैंज कनेक्शन में रिसाव का क्या कारण है?
• चिकना चेहरा लीक को रोकने में कैसे मदद करता है?
• आपको गैस्केट को फ्लैंज से कैसे मेल करना चाहिए?
• आयाम और दबाव रेटिंग क्यों मायने रखती हैं?
• खरीदार फ्लैंज की गुणवत्ता कैसे सत्यापित कर सकते हैं?
• 304 स्मूथ फेस फ्लैंज का उपयोग कहाँ किया जाता है?
• अक्सर पूछे जाने वाले प्रश्नों

फ्लैंज कनेक्शन में रिसाव का क्या कारण है?

निकला हुआ किनारा रिसाव शायद ही कभी अकेले एक कारक तक सीमित होता है। हमारे अनुभव में, कनेक्शन को एक पूर्ण असेंबली के रूप में माना जाना चाहिए, जिसमें फ़्लैंज फेस, गैस्केट, बोल्ट, पाइप संरेखण और परिचालन स्थितियां शामिल हैं। सही नाममात्र आकार में निर्मित एक निकला हुआ किनारा अभी भी लीक हो सकता है यदि इसकी सीलिंग सतह क्षतिग्रस्त है या गैसकेट प्रक्रिया द्रव के लिए अनुपयुक्त है। मूल्यांकन करते समय एफ्लैट वेल्डिंग निकला हुआ किनारा 304 चिकना चेहरा, हम स्थापना से पहले निम्नलिखित संभावित कारणों की जाँच करने की सलाह देते हैं:

• असमान सीलिंग चेहरे:विरूपण, खरोंच, डेंट, या अत्यधिक सतह अनियमितताएं एकसमान गैसकेट संपर्क को रोक सकती हैं।
• गलत गैसकेट चयन:एक गैसकेट जो तरल पदार्थ, तापमान या दबाव का सामना नहीं कर सकता है वह खराब हो सकता है या अपनी सीलिंग क्षमता खो सकता है।
• गलत संरेखित पाइपिंग:अत्यधिक पाइप तनाव या खराब संरेखण निकला हुआ किनारा जोड़ पर असमान भार पैदा कर सकता है।
• असमान बोल्ट लोडिंग:गलत कसने के क्रम या असंगत बोल्ट लोड कुछ क्षेत्रों में गैसकेट संपीड़न को कम कर सकते हैं।
• अनुपयुक्त परिचालन स्थितियाँ:दबाव में उतार-चढ़ाव, थर्मल साइक्लिंग, कंपन और जंग दीर्घकालिक संयुक्त अखंडता को प्रभावित कर सकते हैं।

इन जोखिमों की शीघ्र पहचान करने से क्रय टीमों और परियोजना इंजीनियरों को केवल फ़्लैंज सामग्री पर निर्भर रहने के बजाय सही विनिर्माण सहनशीलता और स्थापना आवश्यकताओं को परिभाषित करने में मदद मिलती है।

चिकना चेहरा लीक को रोकने में कैसे मदद करता है?

एक चिकना सीलिंग फेस दो जुड़े हुए घटकों के बीच गैसकेट के लिए एक संपर्क सतह प्रदान करता है। जब चेहरे की ज्यामिति और सतह की फिनिश निर्दिष्ट आवश्यकताओं को पूरा करती है, तो गैसकेट अधिक लगातार संपीड़ित हो सकता है और छोटी सतह की अनियमितताओं को भर सकता है। इससे पूरे जोड़ में संभावित रिसाव पथ को कम करने में मदद मिलती है। हालाँकि, स्मूथ का मतलब स्वचालित रूप से लीक-प्रूफ़ नहीं है। उपयुक्त सतह फिनिश गैसकेट सामग्री, निकला हुआ किनारा डिजाइन, लागू मानक और सेवा शर्तों पर निर्भर करती है। अत्यधिक खुरदरी सतह गैसकेट संपर्क में बाधा उत्पन्न कर सकती है, जबकि अनुपयुक्त फिनिश या क्षतिग्रस्त सतह भी सीलिंग से समझौता कर सकती है। फ्लैट वेल्डिंग फ्लैंज 304 स्मूथ फेस के लिए, खरीदारों को तीन महत्वपूर्ण विशेषताओं की पुष्टि करनी चाहिए:

• चेहरे का सपाट होना:सीलिंग सतह अनुमोदित ड्राइंग या लागू मानक में निर्दिष्ट आयामी सहिष्णुता के भीतर रहनी चाहिए।
• सतह का खुरदरापन:आवश्यक फिनिश गैस्केट निर्माता की सिफारिशों और निकला हुआ किनारा विनिर्देश से मेल खाना चाहिए।
• सतह की स्थिति:तैयार चेहरे का निरीक्षण दृश्य खरोंच, डेंट, जंग और मशीनिंग दोषों के लिए किया जाना चाहिए जो गैसकेट संपर्क को प्रभावित कर सकते हैं।

वानजाउ लोंगान फ्लैंज कंपनी लिमिटेड घर में ही फोर्जिंग और मशीनिंग का काम संभालती है, जिससे उत्पादन आवश्यकताओं को कई विनिर्माण चरणों में प्रबंधित किया जा सकता है। सख्त सीलिंग आवश्यकताओं वाली परियोजनाओं के लिए, खरीदारों को उत्पादन से पहले आवश्यक समतलता और खुरदरापन मान निर्दिष्ट करना चाहिए और अनुपालन को सत्यापित करने के लिए निरीक्षण रिकॉर्ड का अनुरोध करना चाहिए।

आपको गैस्केट को फ्लैंज से कैसे मेल करना चाहिए?

गैस्केट सीलिंग प्रणाली का एक महत्वपूर्ण हिस्सा है। यहां तक ​​कि एक सही ढंग से मशीनीकृत फ्लैंज भी लीक हो सकता है जब इसे ऐसे गैसकेट के साथ जोड़ा जाता है जो प्रक्रिया माध्यम के साथ असंगत है या परिचालन स्थितियों के तहत पर्याप्त संपीड़न बनाए रखने में असमर्थ है। फ्लैंज असेंबली का ऑर्डर देने से पहले, हम प्रोजेक्ट इंजीनियर या गैस्केट सप्लायर के साथ निम्नलिखित विवरणों की पुष्टि करने की सलाह देते हैं:

• द्रव अनुकूलता:प्रक्रिया द्रव, सफाई रसायनों और गैसकेट से संपर्क करने वाले अन्य पदार्थों के प्रतिरोध को सत्यापित करें।
• तापमान की रेंज:सामान्य परिचालन तापमान और पूर्वानुमानित तापमान भ्रमण दोनों की जाँच करें।
• दबाव की स्थिति:पुष्टि करें कि गैसकेट निर्दिष्ट ऑपरेटिंग दबाव और दबाव में उतार-चढ़ाव के लिए उपयुक्त है।
• गैसकेट आयाम:अंदर का व्यास, बाहरी व्यास, मोटाई और आवश्यक संपर्क क्षेत्र की जाँच करें।
• निकला हुआ किनारा का सामना करना पड़ रहा है:सुनिश्चित करें कि गैस्केट डिज़ाइन निर्दिष्ट चिकने या सपाट सीलिंग फेस के अनुकूल है।

"चिकना चेहरा" शब्द की पुष्टि ड्राइंग और लागू फ़्लैंज मानक के विरुद्ध की जानी चाहिए। विभिन्न मानक और निर्माता अलग-अलग फेसिंग शब्दावली का उपयोग कर सकते हैं, इसलिए खरीदारों को यह नहीं मानना ​​चाहिए कि प्रत्येक सपाट दिखने वाले चेहरे के आयाम या सीलिंग आवश्यकताएं समान हैं।

आयाम और दबाव रेटिंग क्यों मायने रखती हैं?

आयामी सटीकता असेंबली और सीलिंग प्रदर्शन दोनों को प्रभावित करती है। गलत बोल्ट-होल स्पेसिंग से इंस्टॉलेशन मुश्किल हो सकता है, जबकि फ़्लैंज की मोटाई या फेसिंग ज्यामिति जो अनुमोदित डिज़ाइन से भिन्न होती है, संयुक्त लोडिंग को प्रभावित कर सकती है। दबाव रेटिंग पर भी सावधानीपूर्वक ध्यान देने की आवश्यकता है। 304 स्टेनलेस स्टील से बना निकला हुआ किनारा हर दबाव या तापमान के लिए स्वचालित रूप से उपयुक्त नहीं है। इसकी स्वीकार्य सेवा शर्तें लागू मानक, आकार, डिज़ाइन, सामग्री गुणों और ऑपरेटिंग तापमान पर निर्भर करती हैं। नीचे दी गई तालिका में खरीदारी से पहले जांचने योग्य मुख्य विशिष्टताओं को सूचीबद्ध किया गया है।

विनिर्देश	क्या सत्यापित करें	रिसाव निवारण की प्रासंगिकता
सामग्री ग्रेड	304 स्टेनलेस स्टील और निर्दिष्ट सामग्री मानक	सामग्री उपयुक्तता और संक्षारण प्रतिरोध का समर्थन करता है
नाम मात्र का आकार	डीएन या एनपीएस, बोर और मेटिंग पाइप आयाम	सही फिट और संरेखण सुनिश्चित करने में मदद करता है
चेहरा सील करना	चेहरे का प्रकार, सपाटता और निर्दिष्ट सतह खुरदरापन	लगातार गैसकेट संपर्क का समर्थन करता है
बोल्ट-छेद पैटर्न	बोल्ट-सर्कल व्यास, छेद गिनती, और छेद व्यास	सही असेंबली और बोल्ट लोडिंग प्राप्त करने में मदद करता है
दबाव और तापमान	डिजाइन की स्थिति और लागू दबाव रेटिंग	फ़्लैंज की रेटेड शर्तों से परे उपयोग को रोकने में मदद करता है
गैसकेट आवश्यकताएँ	सामग्री, आयाम और परिचालन सीमाएँ	वास्तविक सेवा शर्तों के तहत सीलिंग बनाए रखने में मदद करता है
निरीक्षण रिकार्ड	सामग्री प्रमाणपत्र और आयामी निरीक्षण परिणाम	यह साक्ष्य प्रदान करता है कि आपूर्ति किया गया उत्पाद विनिर्देशों को पूरा करता है

गैर-मानक परियोजनाओं के लिए, वानजाउ लोंगन फ्लैंज कंपनी लिमिटेड अनुकूलित फ्लैंज विनिर्माण और ओईएम सेवाएं प्रदान करती है। कोटेशन चरण में एक अनुमोदित ड्राइंग और पूर्ण परिचालन स्थितियां प्रदान करने से विनिर्देश अंतराल को कम करने और उत्पादन के बाद महंगे बदलावों से बचने में मदद मिलती है।

खरीदार फ्लैंज की गुणवत्ता कैसे सत्यापित कर सकते हैं?

गुणवत्ता जांच में केवल तैयार स्वरूप पर ध्यान केंद्रित करने के बजाय सामग्री, मशीनिंग, आयाम और पता लगाने की क्षमता को शामिल किया जाना चाहिए। वानजाउ लोंगन फ्लैंज कंपनी लिमिटेड में, हमारी विनिर्माण क्षमताओं में फोर्जिंग, मशीनिंग और परीक्षण शामिल हैं। कंपनी की ऑनलाइन ईआरपी प्रणाली कच्चे माल की प्रविष्टि से लेकर तैयार उत्पाद प्रेषण तक उत्पादन डेटा प्रबंधन का समर्थन करती है। आने वाले निरीक्षण या आपूर्तिकर्ता मूल्यांकन के लिए, हम निम्नलिखित चेकलिस्ट का उपयोग करने का सुझाव देते हैं:

• खरीद आदेश के साथ सामग्री प्रमाणपत्र और उत्पाद पहचान की तुलना करें।
• अनुमोदित ड्राइंग के अनुसार फ्लैंज के बाहरी व्यास, मोटाई, बोर और बोल्ट-होल पैटर्न को मापें।
• क्षति के लिए सीलिंग फेस का निरीक्षण करें और उपयुक्त माप विधियों का उपयोग करके निर्दिष्ट समतलता और खुरदरापन को सत्यापित करें।
• पुष्टि करें कि निकला हुआ किनारा मानक और दबाव रेटिंग परियोजना की आवश्यकताओं से मेल खाती है।
• ट्रेसेबिलिटी के लिए सामग्री चिह्नों और उपलब्ध बैच रिकॉर्ड की जाँच करें।
• यह सुनिश्चित करने के लिए पैकेजिंग का निरीक्षण करें कि भंडारण और परिवहन के दौरान सीलिंग फेस सुरक्षित है।

पाइपलाइन परियोजनाओं की मांग के लिए, विनिर्माण शुरू होने से पहले निरीक्षण मानदंडों पर सहमति होनी चाहिए। यदि परियोजना को तीसरे पक्ष के निरीक्षण, सकारात्मक सामग्री की पहचान, या अतिरिक्त परीक्षण की आवश्यकता है, तो इन आवश्यकताओं को खरीद विनिर्देश में दर्ज किया जाना चाहिए।

304 स्मूथ फेस फ्लैंज का उपयोग कहाँ किया जाता है?

304 स्टेनलेस स्टील फ्लैंज का उपयोग औद्योगिक पाइपिंग और उपकरण कनेक्शन की एक श्रृंखला में किया जाता है जहां उनके यांत्रिक गुण और संक्षारण प्रतिरोध ऑपरेटिंग वातावरण के अनुरूप होते हैं। विशिष्ट अनुप्रयोगों में पानी से संबंधित प्रणालियाँ, सामान्य प्रक्रिया पाइपिंग, चयनित खाद्य-प्रसंस्करण उपकरण और उपयोगिता कनेक्शन शामिल हो सकते हैं। उपयुक्तता का मूल्यांकन हमेशा वास्तविक सेवा शर्तों के आधार पर किया जाना चाहिए:

• पानी और उपयोगिता पाइपिंग:जल रसायन, तापमान, दबाव और गैसकेट अनुकूलता पर विचार करें।
• खाद्य-प्रसंस्करण उपकरण:सफाई आवश्यकताओं, सतह-परिष्करण विनिर्देशों और लागू स्वच्छता मानकों की जाँच करें।
• सामान्य रासायनिक प्रसंस्करण:रासायनिक अनुकूलता की सावधानीपूर्वक समीक्षा करें, विशेषकर जहां क्लोराइड या आक्रामक पदार्थ मौजूद हों।
• औद्योगिक उपकरण कनेक्शन:संभोग आयाम, कंपन की स्थिति और स्थापना पहुंच की पुष्टि करें।

वानजाउ लोंगन फ्लैंज कंपनी लिमिटेड तेल और गैस, पेट्रोकेमिकल प्रसंस्करण, बिजली उत्पादन और बुनियादी ढांचे सहित क्षेत्रों के लिए औद्योगिक फ्लैंज बनाती है। उपयुक्त निकला हुआ किनारा प्रकार और सामग्री केवल उद्योग के नाम के बजाय इंजीनियरिंग विनिर्देश द्वारा निर्धारित की जानी चाहिए।

अक्सर पूछे जाने वाले प्रश्नों

1. क्या एक चिकना चेहरा फ्लैंज रिसाव को पूरी तरह से रोक सकता है?

नहीं, एक उपयुक्त चिकना चेहरा लगातार गैस्केट संपर्क प्रदान करने में मदद करता है, लेकिन रिसाव की रोकथाम गैस्केट संगतता, बोल्ट लोडिंग, संरेखण, परिचालन स्थितियों और सही स्थापना पर भी निर्भर करती है।

2. 304 स्मूथ फेस फ्लैंज के लिए मुझे कौन सी सतह फिनिश निर्दिष्ट करनी चाहिए?

आवश्यक फ़िनिश फ़्लैंज मानक, गैस्केट प्रकार और प्रोजेक्ट विनिर्देश पर निर्भर करती है। खरीदारों को ड्राइंग पर आवश्यक खुरदरापन और सपाटता बतानी चाहिए और निर्माता के साथ लागू निरीक्षण विधि की पुष्टि करनी चाहिए।

3. क्या 304 स्टेनलेस स्टील संक्षारक तरल पदार्थों के लिए उपयुक्त है?

यह कई सामान्य वातावरणों के लिए उपयुक्त है लेकिन सभी संक्षारक मीडिया के लिए नहीं। क्लोराइड और कुछ आक्रामक रसायन स्थानीयकृत क्षरण का कारण बन सकते हैं। सामग्री चयन से पहले प्रक्रिया द्रव, एकाग्रता और ऑपरेटिंग तापमान की समीक्षा की जानी चाहिए।

4. फ्लैट वेल्डिंग फ्लैंज 304 स्मूथ फेस ऑर्डर करने के लिए किस जानकारी की आवश्यकता है?

नाममात्र आकार, लागू मानक, दबाव रेटिंग, सामग्री ग्रेड, चेहरे का प्रकार, मात्रा, वितरण आवश्यकताएं और जहां उपलब्ध हो वहां अनुमोदित ड्राइंग प्रदान करें। खरीद आदेश में विशेष निरीक्षण और पता लगाने की क्षमता संबंधी आवश्यकताओं को शामिल करें।

5. क्या वानजाउ लोंगान फ्लैंज कं, लिमिटेड अनुकूलित फ्लैंज की आपूर्ति कर सकता है?

हाँ। कंपनी विभिन्न प्रकार के फ्लैंज बनाती है और अनुकूलित, गैर-मानक उत्पादों के लिए ओईएम सेवाएं प्रदान करती है। उत्पादन व्यवहार्यता और लीड समय आयाम, सामग्री, ड्राइंग और ऑर्डर आवश्यकताओं पर निर्भर करता है।

6. फ्लैंज उत्पादन में आमतौर पर कितना समय लगता है?

उत्पाद की जटिलता और कार्यभार के आधार पर कंपनी का बताया गया विशिष्ट उत्पादन नेतृत्व समय दो से चार सप्ताह है। खरीदारी ऑर्डर देने से पहले विशिष्ट ऑर्डर के लिए शेड्यूल की पुष्टि करें।

7. फ्लैंज की गुणवत्ता सत्यापित करने के लिए खरीदारों को किन दस्तावेजों का अनुरोध करना चाहिए?

परियोजना के आधार पर, खरीदार सामग्री परीक्षण प्रमाणपत्र, आयामी निरीक्षण रिपोर्ट, ट्रेसबिलिटी रिकॉर्ड और लागू गुणवत्ता-प्रणाली दस्तावेज़ीकरण का अनुरोध कर सकते हैं। उत्पादन से पहले किसी भी अतिरिक्त परीक्षण या तीसरे पक्ष के निरीक्षण पर सहमति होनी चाहिए।

फ्लैंज रिसाव को रोकना सीलिंग फेस, गैसकेट, सामग्री और आयामों को वास्तविक सेवा शर्तों से मेल कराने से शुरू होता है। जब विनिर्माण सहनशीलता को नियंत्रित किया जाता है और स्थापना आवश्यकताओं का पालन किया जाता है तो एक फ्लैट वेल्डिंग निकला हुआ किनारा 304 चिकना चेहरा एक विश्वसनीय कनेक्शन प्रदान कर सकता है। उत्पाद विशिष्टताओं या अनुकूलित फ्लैंज संबंधी पूछताछ के लिए संपर्क करेंवानजाउ लोंगन फ्लैंज कं, लिमिटेडआपके चित्र और परियोजना आवश्यकताओं के साथ।
