देशाजी वेल्ड नेक फ्लैंज (एलडब्ल्यूएन फ्लैंज)उच्च दबाव, उच्च तापमान और महत्वपूर्ण सेवा पाइपिंग सिस्टम के लिए डिज़ाइन किए गए विशेष रूप से इंजीनियर किए गए घटक हैं। एक विस्तारित पतला हब की विशेषता के साथ, ये फ्लैंज मानक वेल्ड नेक फ्लैंज की तुलना में बेहतर तनाव वितरण, बेहतर थकान प्रतिरोध और बढ़ी हुई संरचनात्मक अखंडता प्रदान करते हैं। यह आलेख बताता है कि लंबी वेल्ड नेक फ़्लैंज क्या हैं, वे कैसे काम करते हैं, उनके विनिर्माण मानक, सामग्री विकल्प, प्रमुख अनुप्रयोग, और वे तेल और गैस, पेट्रोकेमिकल और बिजली उत्पादन जैसे मांग वाले उद्योगों में क्यों आवश्यक हैं।

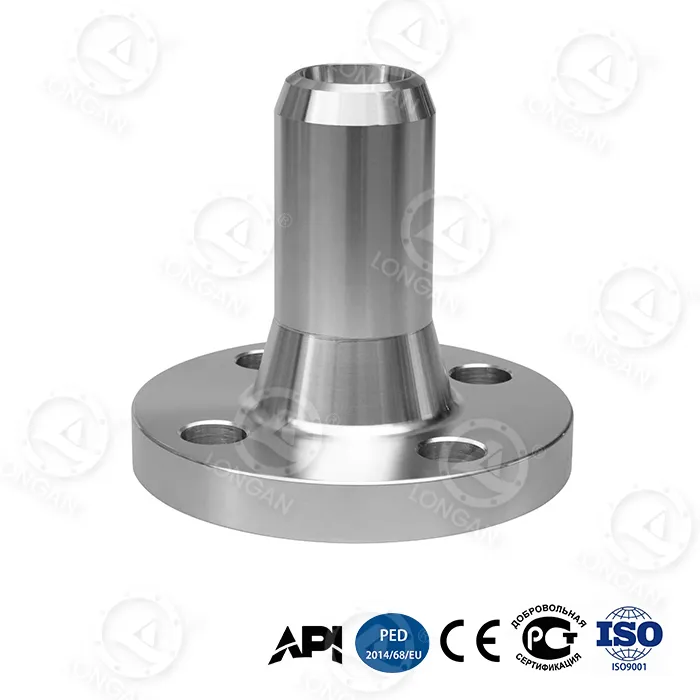

A लंबी वेल्ड गर्दन निकला हुआ किनाराएक प्रकार का वेल्ड गर्दन निकला हुआ किनारा है जो एक विस्तारित गर्दन (हब) की विशेषता है जो धीरे-धीरे निकला हुआ किनारा से पाइप की दीवार की मोटाई तक पतला हो जाता है। यह विस्तारित हब लंबाई एक सहज संक्रमण प्रदान करती है, जिससे वेल्ड जोड़ पर तनाव एकाग्रता कम हो जाती है।
मानक वेल्ड नेक फ्लैंग्स के विपरीत, लंबी वेल्ड नेक फ्लैंज आमतौर पर विशिष्ट पाइपिंग आवश्यकताओं से मेल खाने के लिए कस्टम-डिज़ाइन और मशीनीकृत होते हैं। इनका व्यापक रूप से गंभीर सेवा स्थितियों में उपयोग किया जाता है जहां सुरक्षा, विश्वसनीयता और दीर्घकालिक प्रदर्शन महत्वपूर्ण होते हैं।
उच्च दबाव वाली पाइपिंग प्रणालियाँ अत्यधिक आंतरिक बलों, तापमान में उतार-चढ़ाव और यांत्रिक तनाव के अधीन होती हैं। लंबी वेल्ड नेक फ्लैंज इन जोखिमों को कम करने में महत्वपूर्ण भूमिका निभाते हैं।
अपतटीय तेल प्लेटफार्मों और परमाणु ऊर्जा संयंत्रों जैसे उद्योगों में, विफलता एक विकल्प नहीं है - लंबी वेल्ड गर्दन फ्लैंग्स को पसंदीदा विकल्प बनाना।
| विशेषता | लंबी वेल्ड गर्दन निकला हुआ किनारा | मानक वेल्ड गर्दन निकला हुआ किनारा |
|---|---|---|
| हब की लंबाई | विस्तारित | मानक |
| तनाव वितरण | उत्कृष्ट | मध्यम |
| थकान प्रतिरोध | उच्च | निचला |
| विशिष्ट अनुप्रयोग | उच्च दबाव और महत्वपूर्ण प्रणालियाँ | सामान्य पाइपिंग सिस्टम |
लंबे वेल्ड नेक फ्लैंग्स का निर्माण आम तौर पर फोर्जिंग के माध्यम से किया जाता है, इसके बाद सटीक मशीनिंग की जाती है। प्रक्रिया में शामिल हैं:
निर्माताओं को पसंद हैlonganअंतरराष्ट्रीय मानकों का अनुपालन सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण प्रणाली लागू करें।
| सामग्री | मानक | विशिष्ट उपयोग |
|---|---|---|
| कार्बन स्टील | एएसटीएम ए105 | तेल एवं गैस, सामान्य सेवा |
| कम मिश्र धातु इस्पात | एएसटीएम ए182 एफ11/एफ22 | उच्च तापमान सेवा |
| स्टेनलेस स्टील | एएसटीएम ए182 एफ304/एफ316 | संक्षारक वातावरण |
| डुप्लेक्स स्टील | एएसटीएम ए182 एफ51/एफ53 | अपतटीय एवं समुद्री |
लॉन्ग वेल्ड नेक फ्लैंज का निर्माण आमतौर पर इसके अनुसार किया जाता है:
आपूर्तिकर्ता का चयन करते समय निम्नलिखित कारकों पर विचार करें:
longanविश्वसनीय लीड टाइम और सख्त गुणवत्ता आश्वासन के साथ उच्च गुणवत्ता वाले लंबे वेल्ड नेक फ्लैंज देने के लिए पहचाना जाता है।
वे आम तौर पर कस्टम-निर्मित होते हैं लेकिन एएसएमई और एएसटीएम मानकों के अनुसार डिजाइन किए जाते हैं।
विस्तारित हब, अतिरिक्त सामग्री और मशीनिंग के परिणामस्वरूप प्रारंभिक लागत अधिक होती है - लेकिन विश्वसनीयता के माध्यम से दीर्घकालिक बचत प्रदान करते हैं।
हां, खासकर जब स्टेनलेस स्टील या डुप्लेक्स मिश्र धातु से निर्मित हो।
विशिष्ट निरीक्षणों में यूटी, आरटी, आयामी जांच और पीएमआई परीक्षण शामिल हैं।
उच्च दबाव और महत्वपूर्ण पाइपिंग प्रणालियों में लंबी वेल्ड गर्दन फ्लैंज एक आवश्यक घटक हैं। उनका बेहतर डिज़ाइन, बेहतर तनाव वितरण और असाधारण स्थायित्व उन्हें उन उद्योगों के लिए पसंदीदा समाधान बनाता है जहां सुरक्षा और प्रदर्शन से समझौता नहीं किया जा सकता है।
यदि आप इंजीनियरिंग विशेषज्ञता द्वारा समर्थित विश्वसनीय, उच्च गुणवत्ता वाले लंबे वेल्ड नेक फ्लैंज की तलाश में हैं,longanआपका विश्वसनीय साथी है.हमसे संपर्क करेंआज अपनी परियोजना आवश्यकताओं पर चर्चा करने और पेशेवर तकनीकी सहायता प्राप्त करने के लिए।
