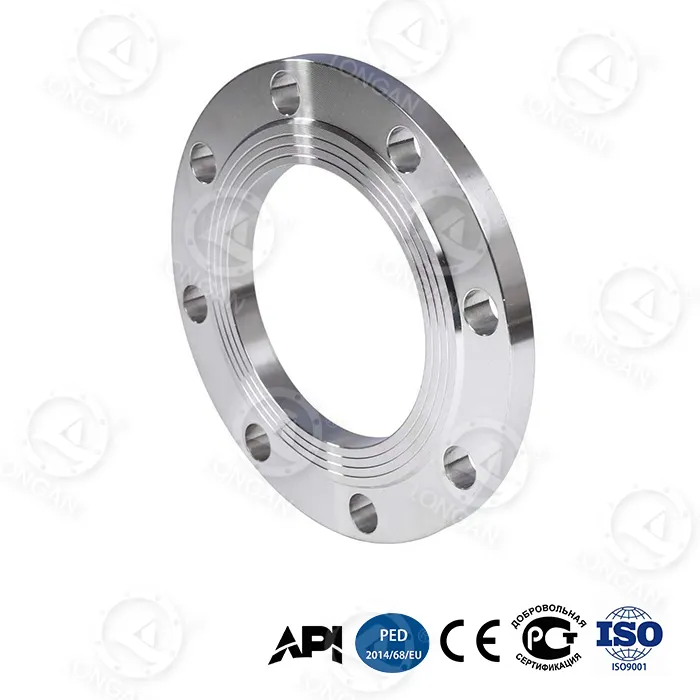

एसएमई बी16.5 फ्लैट फेस फ्लैंज एएसएमई बी16.5 मानक के अनुसार निर्मित एक फुल-फेस (एफएफ) सीलिंग सतह फ्लैंज है। इसका उपयोग पूर्ण-संपर्क गैसकेट कनेक्शन की आवश्यकता वाले पाइपिंग सिस्टम में किया जाता है, और कम दबाव वाले बड़े-व्यास पाइपलाइनों, कच्चा लोहा निकला हुआ किनारा कनेक्शन और समान गैसकेट तनाव वितरण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। आंतरिक सुदृढीकरण संरचनाओं के माध्यम से, इस उत्पाद का उपयोग अल्ट्रा-उच्च दबाव परिदृश्यों (जैसे शेल गैस फ्रैक्चरिंग पंप आउटलेट और गहरे समुद्र में ड्रिलिंग वेलहेड उपकरण) में भी किया जा सकता है, जबकि मौजूदा पाइपलाइनों में पारंपरिक फ्लैंग्स के साथ विनिमेयता के लिए मानक इंटरफ़ेस आयाम बनाए रखा जा सकता है।
1. मानक इंटरफ़ेस, उच्च दबाव वहन:ASME B16.5 माउंटिंग आयामों का अनुपालन करता है, DN300 बर्स्ट प्रेशर 42MPa मापा जाता है, जो पारंपरिक मानक फ्लैंज (≤15MPa) से अधिक है।
2. झुकने की शक्ति में 65% की वृद्धि:बायोनिक मधुकोश संरचना निकला हुआ किनारा कठोरता में सुधार करती है, जो कंपन या नींव निपटान वातावरण के लिए उपयुक्त है।
3. दृश्य घिसाव संकेत और प्रीलोड प्रतिधारण:सीलिंग सतह को नैनो-ज़िरकोनिया संकेतक परत के साथ एम्बेडेड किया गया है, जो 0.1 मिमी से कम मोटाई होने पर रंग बदलता है। डबल-शंक्वाकार बोल्ट होल डिज़ाइन 35MPa दबाव के उतार-चढ़ाव के तहत प्रीलोड क्षीणन को ≤5% (पारंपरिक संरचना ≥20%) तक सीमित करता है।
4. चरम पर्यावरण प्रदर्शन:-70°C प्रभाव ऊर्जा 89J; 5,000 मीटर गहरे समुद्र के बराबर संक्षारण दर 0.03 मिमी/वर्ष; 120m/s रेत और धूल घर्षण के बाद सीलिंग सतह क्षति गहराई ≤8μm।
5. पूर्ण जीवन चक्र लागत:30-वर्ष की कुल लागत $6,200 (पारंपरिक $18,500); वार्षिक रखरखाव आवृत्ति 0.7 गुना (पारंपरिक 3.2 गुना); एकल प्रतिस्थापन समय 2.5 घंटे (पारंपरिक 8 घंटे)।
| वस्तु | पैरामीटर |
|---|---|
| मानक आधार | एएसएमई बी16.5 (आयाम, सहनशीलता, दबाव-तापमान रेटिंग) |
| सीलिंग फेस प्रकार | पूरा चेहरा (एफएफ) |
| दबाव वर्ग | कक्षा 150, 300, 400, 600, 900, 1500, 2500 |
| आकार सीमा | एनपीएस 1/2" से 24" |
| सामग्री | ग्रेडिएंट क्वेंच्ड हाई-कार्बन स्टील (स्टेनलेस स्टील अनुकूलन योग्य) |
| आंतरिक सुदृढीकरण | टाइटेनियम मिश्र धातु सुदृढीकरण रिंग (उपज 1,250 एमपीए), रेडियल पसलियाँ (तनाव एकाग्रता 48% कम) |
| DN300 फट दबाव | 42MPa (पारंपरिक ≤15MPa) |
| चक्रीय थकान जीवन | 20,000 साइकिल @35MPa (पारंपरिक 5,000 साइकिल @25MPa) |
| अक्षीय विरूपण @35MPa | 0.6 मिमी (पारंपरिक 1.8 मिमी) |
| सीलिंग रिसाव दर (15° गलत संरेखण) | ≤10⁻⁵ mbar·L/s (पारंपरिक >10⁻³) |
| कम तापमान का प्रभाव (-70°C) | 89जे (राष्ट्रीय मानक ≥34जे) |
| गहरे समुद्र में संक्षारण (5,000 मी.) | 0.03मिमी/वर्ष (30-वर्ष समतुल्य) |
| रेत और धूल घर्षण (120 मी/से) | सीलिंग सतह क्षति गहराई ≤8μm (10,000h) |
| सहायक सुविधाएँ | नैनो-ज़िरकोनिया घिसाव संकेतक परत, डबल-शंक्वाकार बोल्ट छेद |
● एपीआई 6ए पीएसएल 3जी:गैस मीडिया के साथ अति-उच्च दबाव परिदृश्यों के लिए लागू, वायवीय परीक्षण (1.5 गुना रेटेड दबाव) और सख्त गैर-विनाशकारी परीक्षण और सामग्री ट्रैसेबिलिटी की आवश्यकता होती है।
● फ़ैक्टरी गुणवत्ता नियंत्रण:लोंगन की इन-हाउस फैक्ट्री कच्चे माल के आने वाले निरीक्षण (वर्णक्रमीय विश्लेषण, यांत्रिक नमूनाकरण) से लेकर तैयार उत्पाद के आउटबाउंड (100% आयामी निरीक्षण, 10% चुंबकीय कण परीक्षण, बैच बर्स्ट दबाव नमूनाकरण) तक पूर्ण-प्रक्रिया गुणवत्ता प्रबंधन लागू करती है।
● पता लगाने की क्षमता:प्रत्येक निकला हुआ किनारा ट्रेस करने योग्य सामग्री प्रमाणपत्र, गर्मी उपचार वक्र रिकॉर्ड, आयामी निरीक्षण रिपोर्ट और हाइड्रोस्टैटिक/वायवीय परीक्षण रिपोर्ट के साथ आता है, जो सीरियल नंबर के माध्यम से ऑनलाइन उपलब्ध है।
बाजार में उपलब्ध अन्य एएसएमई बी16.5 फुल-फेस फ्लैंज की तुलना में, लोंगन के एसएमई बी16.5 फ्लैट फेस फ्लैंज की विशेषताएं:
●निकला हुआ किनारा मोटाई बढ़ाने या बोल्ट छेद लेआउट को बदलने के बिना मानक आयामों के भीतर उच्च विस्फोट दबाव (42MPa) प्राप्त करता है।
●टाइटेनियम मिश्र धातु गर्दन सुदृढीकरण रिंग और ग्रेडिएंट शमन प्रक्रिया को एकीकृत करता है, भार क्षमता और कम तापमान की कठोरता को संतुलित करता है।
●सीलिंग की स्थिति के दृश्य निरीक्षण के लिए सीलिंग सतह को घिसाव सूचक परत से सुसज्जित किया गया है।
●15° गलत संरेखण स्थितियों के तहत सीलिंग रिसाव दर ≤10⁻⁵ mbar·L/s बनाए रखता है।
अनुकूलन विकल्प:
●गैर-मानक आकार और विशेष दबाव रेटिंग (चित्र या तकनीकी आवश्यकताएँ आवश्यक)
●विभिन्न सामग्रियां: 304/316L स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, आदि।
●निजी लेबलिंग: लेजर मार्किंग, कस्टम पैकेजिंग
कोर प्रक्रिया प्रवाह:
1.फोर्जिंग: त्सिंगशान होल्डिंग ग्रुप से उच्च गुणवत्ता वाले कच्चे माल का उपयोग करके सटीक डाई फोर्जिंग।
2.ग्रेडिएंट शमन: उच्च-कठोरता सतह और उच्च-कठोरता कोर बनाने के लिए नियंत्रित शीतलन।
3.हनीकॉम्ब संरचना मशीनिंग: आंतरिक हेक्सागोनल ग्रिड की सीएनसी मशीनिंग।
4.टाइटेनियम रिंग प्रेस-फिटिंग: रिंग और बेस सामग्री के बीच कोई सापेक्ष गति सुनिश्चित करने के लिए हस्तक्षेप फिट।
5.सीलिंग फेस फिनिशिंग: सीएनसी मोड़, सतह खुरदरापन Ra ≤3.2μm।
6.पूर्ण निरीक्षण और परीक्षण: आयामी, चुंबकीय कण, हाइड्रोस्टैटिक/वायवीय, फट नमूनाकरण।
● नि:शुल्क नमूने:अंतर्राष्ट्रीय खरीदार इंस्टॉलेशन परीक्षण और प्रदर्शन सत्यापन के लिए एक निःशुल्क नमूने (नमूना शुल्क वापसी योग्य, खरीदार द्वारा वहन किया जाने वाला माल ढुलाई) के लिए आवेदन कर सकते हैं।
● ऑन-साइट देखा गया परीक्षण:फैक्ट्री 3000 टन दबाव परीक्षण मशीन, चक्रीय थकान परीक्षण बेंच, -80°C कम तापमान प्रभाव परीक्षक और गहरे समुद्र में संक्षारण सिमुलेशन कक्ष से सुसज्जित है। ग्राहक साइट पर विस्फोट, थकान, या अत्यधिक पर्यावरण परीक्षण देख सकते हैं।
● तृतीय-पक्ष परीक्षण:एसजीएस, बीवी, टीयूवी को रासायनिक संरचना, यांत्रिक गुणों, गैर-विनाशकारी परीक्षण और दबाव परीक्षण के लिए कमीशन किया जा सकता है; रिपोर्ट माल के साथ वितरित की जाती हैं।
● वारंटी अवधि:18 महीने (शिपमेंट तिथि से), विनिर्माण दोषों के लिए निःशुल्क प्रतिस्थापन।
| वस्तु | एएसएमई बी16.5 मानक आवश्यकताएँ / पारंपरिक निकला हुआ किनारा | लोंगन एसएमई बी16.5 फ्लैट फेस फ्लैंज | तुलना |
|---|---|---|---|
| DN300 फट दबाव | ≤15MPa | 42MPa | परंपरागत से अधिक |
| चक्रीय थकान जीवन | 5,000 चक्र @25एमपीए | 20,000 साइकिल @35MPa | लंबा जीवन |
| अक्षीय विरूपण @35MPa | 1.8 मिमी | 0.6 मिमी | कम विकृति |
| 15° गलत संरेखण रिसाव दर | >10⁻³ mbar·L/s | ≤10⁻⁵ mbar·L/s | कम रिसाव |
| -70°C प्रभाव ऊर्जा | ≥34J (राष्ट्रीय मानक) | 89 जे | उच्चतर कठोरता |
| 30 वर्ष की गहरे समुद्र में संक्षारण दर | लगभग। 0.5 मिमी/वर्ष (कार्बन स्टील) | 0.03मिमी/वर्ष | धीमा क्षरण |
एसएमई बी16.5 फ्लैट फेस फ्लैंज में फुल-फेस सीलिंग सतह डिजाइन है। सीलिंग प्रदर्शन सुनिश्चित करने के लिए सही स्थापना महत्वपूर्ण है। कृपया निम्नलिखित बातों का ध्यान रखें:
1. गैस्केट चयन:एक फुल-फेस गैस्केट का उपयोग करना चाहिए जो पूरे फ्लैंज सीलिंग सतह को कवर करता है और जिसमें बोल्ट छेद होते हैं। उभरे हुए फेस गैस्केट या मानक आरएफ गैस्केट का उपयोग न करें।
2. निकला हुआ किनारा मिलान:फुल-फेस फ्लैंज को उभरे हुए फेस फ्लैंज पर सीधे बोल्ट नहीं लगाया जाना चाहिए। यदि पाइपलाइन में उभरे हुए फेस फ्लैंज हैं, तो उन्हें फुल-फेस फ्लैंज या एडेप्टर से बदला जाना चाहिए।
3. बोल्ट कसना:डबल-शंक्वाकार बोल्ट होल डिज़ाइन के साथ, तीन-चरण क्रॉस-पैटर्न वर्दी प्रीलोडिंग के लिए हाइड्रोलिक टॉर्क रिंच की सिफारिश की जाती है। लक्ष्य प्रीलोड की गणना दबाव रेटिंग और बोल्ट विनिर्देशों के आधार पर की जाती है; ASME PCC-1 मानक देखें या Longan तकनीकी टीम से परामर्श लें।
4. प्रीलोड अनुक्रम:सभी बोल्टों को लक्ष्य टॉर्क के 30% तक, फिर 70% तक और अंत में 100% तक कस लें। 24 घंटे के ऑपरेशन के बाद पुनः कस लें।
5. सीलिंग चेहरे की सुरक्षा:स्थापना से पहले खरोंच या विदेशी पदार्थ के लिए सीलिंग फेस का निरीक्षण करें। नैनो-ज़िरकोनिया घिसाव संकेतक परत एक पतली एम्बेडेड परत है; स्थापना के दौरान धातु स्क्रेपर्स से सफाई न करें।
6. बोल्ट छेद संरेखण:डबल-शंक्वाकार छेद डिज़ाइन स्व-संरेखण में सहायता करता है, लेकिन स्थापना से पहले पुष्टि करें कि दोनों फ्लैंज के बोल्ट छेद 1 मिमी विचलन के भीतर संरेखित हैं।
7. पाइप संरेखण:हालांकि फुल-फेस फ्लैंज में गलत संरेखण के प्रति कुछ सहनशीलता होती है, सीलिंग जीवन सुनिश्चित करने के लिए 2 मिमी/मीटर के भीतर पाइप संरेखण त्रुटि को नियंत्रित करने की सिफारिश की जाती है।
प्रश्न: पारंपरिक एएसएमई बी16.5 फ्लैंज से क्या अंतर है?
उ: दोनों के आयाम और इंटरफ़ेस समान हैं और सीधे विनिमेय हैं। लोंगन का उत्पाद आंतरिक रूप से मधुकोश संरचना, ढाल शमन और एक टाइटेनियम मिश्र धातु की अंगूठी जोड़ता है, जो मानक आवश्यकता (≤15MPa) से अधिक मापा विस्फोट दबाव (42MPa) प्राप्त करता है।
प्रश्न: यह किस दबाव रेटिंग के लिए उपयुक्त है?
ए: बाहरी आयाम कक्षा 150 से कक्षा 2500 माउंटिंग आकारों का अनुपालन करते हैं, और मापा गया विस्फोट दबाव संबंधित रेटिंग के लिए मानक आवश्यकताओं से अधिक है। मानक फ्लैंज की तुलना में अधिक सुरक्षा मार्जिन की आवश्यकता वाले शेल गैस और गहरे समुद्र परियोजनाओं के लिए उपयुक्त।
प्रश्न: स्थापना के दौरान क्या ध्यान देना चाहिए?
उत्तर: फुल-फेस गैस्केट का उपयोग करना चाहिए और सीधे उभरे हुए फेस फ्लैंज पर बोल्ट नहीं लगाया जाना चाहिए। तीन चरणों में क्रॉस पैटर्न में टॉर्क रिंच के साथ डबल-शंक्वाकार बोल्ट छेद का उपयोग करने और 24 घंटे के ऑपरेशन के बाद फिर से कसने की सिफारिश की जाती है। विस्तृत चरणों के लिए ऊपर "इंस्टॉलेशन सावधानियाँ" देखें।
प्रश्न: दबाव प्रदर्शन को कैसे सत्यापित किया जा सकता है?
उत्तर: लोंगन फैक्ट्री में बर्स्ट या चक्रीय थकान परीक्षण देखने के लिए ग्राहकों का स्वागत करता है। प्रत्येक बैच के लिए परीक्षण रिकॉर्ड बनाए रखा जाता है और क्रमांक द्वारा पूछताछ की जा सकती है। एसजीएस, बीवी आदि द्वारा तृतीय-पक्ष परीक्षण की भी व्यवस्था की जा सकती है।
सारांश:लोंगन का एसएमई बी16.5 फ्लैट फेस फ्लैंज एएसएमई बी16.5 अंतरराष्ट्रीय मानक आयाम प्रणाली का अनुसरण करता है और बायोनिक हनीकॉम्ब संरचना, ग्रेडिएंट शमन प्रक्रिया और अंतर्निर्मित टाइटेनियम मिश्र धातु सुदृढीकरण रिंग को अपनाता है। मापा गया DN300 विस्फोट दबाव 42MPa, -70°C प्रभाव 89J, 30-वर्ष गहरे समुद्र में संक्षारण दर 0.03 मिमी/वर्ष। उत्तीर्ण एपीआई 6ए पीएसएल 3जी प्रमाणीकरण, शेल गैस निष्कर्षण, गहरे समुद्र में ड्रिलिंग और अति-उच्च दबाव पाइपलाइन प्रणालियों के लिए उपयुक्त। नि:शुल्क नमूने और तकनीकी सलाह प्राप्त करने के लिए अपनी आवश्यकताएं भेजें।
