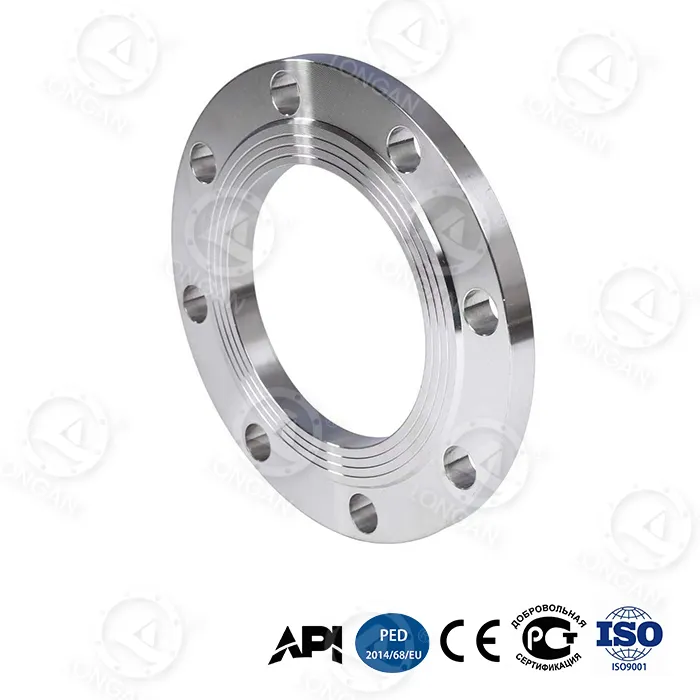

स्लिप-ऑन प्रकार के फ्लैंज के रूप में, फ्लैट स्लिप ऑन फ्लैंज को स्थापना के दौरान दो फ़िलेट वेल्ड द्वारा पाइप से जोड़ा जाता है: एक फ्लैंज के पीछे और एक पाइप बोर के अंदर। पारंपरिक वेल्ड नेक फ्लैंज की तुलना में, इस डिज़ाइन के निम्नलिखित महत्वपूर्ण फायदे हैं:
1.कम स्थापना कठिनाई:किसी सटीक पाइप संरेखण की आवश्यकता नहीं है, जिससे कुछ स्थापना त्रुटियां हो सकती हैं और साइट पर निर्माण आवश्यकताओं को कम किया जा सकता है।
2.सुविधाजनक वेल्डिंग ऑपरेशन:फ़िलेट वेल्ड को पूर्ण प्रवेश बट वेल्ड की तुलना में निष्पादित करना आसान होता है, विशेष रूप से साइट पर सीमित स्थानों के लिए उपयुक्त।
3.तेज़ प्रतिस्थापन गति:पारंपरिक फ्लैंज के लिए एकल प्रतिस्थापन समय को 8 घंटे से घटाकर 2.5 घंटे कर दिया गया है, जिससे रखरखाव के लिए पाइपलाइन प्रणाली के डाउनटाइम को प्रभावी ढंग से कम किया जा सकता है।
यह स्लिप-ऑन संरचना, लोंगन के अद्वितीय बायोनिक हनीकॉम्ब हल्के डिजाइन के साथ मिलकर, समग्र निकला हुआ किनारा वजन को कम करती है और स्थापना दक्षता में सुधार करती है।
| प्रदर्शन सूचक | पारंपरिक जाली इस्पात निकला हुआ किनारा | निकला हुआ किनारा पर फ्लैट पर्ची | सुधार |
|---|---|---|---|
| बर्स्ट दबाव (DN300) | ≤15MPa | 42MPa | ↑180% |
| चक्रीय थकान जीवन (35MPa) | प्राप्य नहीं | 20,000 चक्र | — |
| अक्षीय विकृति (35MPa) | 1.8 मिमी | 0.6 मिमी | ↓67% |
| -70°C पर प्रभाव ऊर्जा | ≥34J (राष्ट्रीय मानक) | 89 जे | ↑162% |
| 30 वर्ष की गहरे समुद्र में संक्षारण दर | लगभग। 0.5मिमी/वर्ष | 0.03मिमी/वर्ष | ↓94% |
यह उत्पाद परम दबाव सहने और पर्यावरणीय अनुकूलनशीलता में पारंपरिक फ्लैंग्स को पूरी तरह से पीछे छोड़ देता है। मुख्य सफलता निकला हुआ किनारा गर्दन में निर्मित टाइटेनियम मिश्र धातु सुदृढीकरण रिंग में निहित है, जिसकी उपज शक्ति 1,250MPa तक है, जो स्लिप-ऑन फ्लैंज के लिए अल्ट्रा-उच्च दबाव अनुप्रयोगों की संभावना पैदा करती है।
वास्तविक पाइपलाइन प्रणालियों में, थर्मल विस्तार/संकुचन और नींव निपटान जैसे कारक अक्सर निकला हुआ किनारा गलत संरेखण का कारण बनते हैं। 15° पाइपलाइन मिसलिग्न्मेंट के साथ विलक्षण भार स्थितियों के तहत, पारंपरिक फ्लैंज की सीलिंग रिसाव दर >10⁻³ mbar·L/s है, जबकि लोंगन की फ्लैंज पर फ्लैट स्लिप ≤10⁻⁵ mbar·L/s की सीलिंग रिसाव दर बनाए रखती है, जिससे परिमाण के दो ऑर्डरों द्वारा सीलिंग विश्वसनीयता में सुधार होता है।
दो संरचनात्मक नवाचार इस प्रदर्शन को प्राप्त करते हैं:
● रेडियल सुदृढीकरण रिब डिजाइन:निकला हुआ किनारा के पीछे जोड़े गए रेडियल सुदृढीकरण पसलियों ने स्थानीय तनाव एकाग्रता को 48% तक कम कर दिया, जिससे ऑफ-लोड स्थितियों के तहत तनाव वितरण अधिक समान हो गया।
● उच्च कठोरता मधुकोश संरचना:बायोनिक हनीकॉम्ब कोर परत उत्कृष्ट झुकने वाली कठोरता प्रदान करती है, जो फ्लैंज फेस वॉरपिंग विरूपण का विरोध करती है।
इसके अलावा, आईएसओ 10816-3 मानक 50-200 हर्ट्ज आवृत्ति बैंड कंपन परीक्षण में, आयाम क्षीणन दर 92% तक पहुंच जाती है, जो उच्च दबाव स्पंदन स्थितियों के तहत बोल्ट प्रीलोड क्षीणन की समस्या को प्रभावी ढंग से हल करती है।
फ्लैंज पर फ्लैट स्लिप उपयोगकर्ताओं को संभावित समस्याओं का शीघ्र पता लगाने में मदद करने के लिए दो बुद्धिमान प्रौद्योगिकियों को एकीकृत करता है:
● नैनो-ज़िरकोनिया घिसाव सूचक परत:यह सामग्री सीलिंग सतह में अंतर्निहित है। जब मोटाई 0.1 मिमी से कम होती है, तो एक दृश्य रंग परिवर्तन एक चेतावनी देता है, जिससे पेशेवर उपकरण के बिना सीलिंग स्थिति का आकलन किया जा सकता है।
● डबल-शंक्वाकार बोल्ट होल प्रीलोड लॉकिंग:35MPa दबाव के उतार-चढ़ाव के तहत, पारंपरिक संरचनाओं का प्रीलोड क्षीणन ≥20% है, जबकि यह डिज़ाइन दीर्घकालिक कनेक्शन विश्वसनीयता सुनिश्चित करते हुए, ≤5% के भीतर प्रीलोड क्षीणन को नियंत्रित करता है।
चरम पर्यावरण प्रदर्शन सत्यापन (वास्तविक परीक्षणों से सभी डेटा):
● कम तापमान का प्रभाव (-70°C):ध्रुवीय पाइपलाइनों और एलएनजी परिवहन के लिए उपयुक्त 89जे (राष्ट्रीय मानक ≥34जे) की चरपी प्रभाव ऊर्जा।
● गहरे समुद्र में संक्षारण (5,000 मीटर):एएसटीएम जी111-97 मानक के अनुसार, 30-वर्षीय समतुल्य संक्षारण दर केवल 0.03 मिमी/वर्ष है, जो गहरे समुद्र में इंजीनियरिंग के लिए पूर्ण जीवन चक्र आवश्यकताओं को पूरा करती है।
● रेत और धूल घर्षण (120 मी/से):आईएसओ 5890:2012 मानक के अनुसार, 10,000 घंटों के निरंतर प्रभाव के बाद, सीलिंग सतह क्षति की गहराई ≤8μm है, जो उच्च गति वाली रेत से भरी हवाओं के साथ रेगिस्तानी क्षेत्रों या अपतटीय प्लेटफार्मों के लिए उपयुक्त है।
फ्लैंज पर फ्लैट स्लिप का निर्माण कड़ाई से एएसएमई बी16.5 मानक के अनुसार किया जाता है, जिसमें दबाव रेटिंग कक्षा 150 से कक्षा 1500 तक होती है, और आकार एनपीएस 1/2 इंच से 24 इंच तक होता है। सामग्री ग्रेडिएंट क्वेंच्ड हाई-कार्बन स्टील है, जो रेडियल रीइन्फोर्समेंट रिब डिज़ाइन और अंतर्निर्मित टाइटेनियम मिश्र धातु रीइन्फोर्समेंट रिंग के साथ संयुक्त है।
एएसएमई बी16.5 विनिर्देश के अनुसार, क्लास 150 और क्लास 300 फ्लैंज के लिए मोटाई माप में उभरे हुए चेहरे की ऊंचाई शामिल नहीं है। यह उत्पाद फुल-फेस (एफएफ) सीलिंग सतह डिज़ाइन को अपनाता है और इसका उपयोग फुल-फेस गैसकेट के साथ किया जाना चाहिए। यह ध्यान रखना महत्वपूर्ण है कि फुल-फेस फ्लैंज को सीधे उभरे हुए फेस फ्लैंज से नहीं जोड़ा जाना चाहिए; इसे फुल-फेस गैसकेट या एडॉप्टर से बदला जाना चाहिए।
● ग्रेडिएंट क्वेंच्ड हाई-कार्बन स्टील:फ्लैंज की पारंपरिक पूर्ण शमन के परिणामस्वरूप सतह और कोर के बीच अत्यधिक कठोरता का अंतर होता है, जिससे दरार पड़ने का खतरा होता है। ग्रेडिएंट शमन तकनीक सटीक रूप से हीटिंग और शीतलन दर को नियंत्रित करती है, जिससे बाहर से अंदर तक क्रमिक कठोरता वितरण होता है - पहनने के प्रतिरोध के लिए उच्च सतह कठोरता, प्रभाव प्रतिरोध के लिए उच्च कोर क्रूरता। यह फ्लैंज को -70°C पर 89J की प्रभाव कठोरता बनाए रखने की अनुमति देता है।
● बायोनिक मधुकोश संरचना:मधुमक्खी के छत्ते की हेक्सागोनल ज्यामिति से प्रेरणा लेते हुए, यह संरचना वजन बढ़ाए बिना झुकने की कठोरता को काफी बढ़ा देती है। परिमित तत्व विश्लेषण सत्यापित करता है कि इस संरचना की झुकने की ताकत समान वजन के ठोस निकला हुआ किनारा से 65% अधिक है।
● अंतर्निर्मित टाइटेनियम मिश्र धातु सुदृढीकरण रिंग:एक Ti-6Al-4V टाइटेनियम मिश्र धातु की अंगूठी को फ़्लैंज गर्दन पर पहले से रखा जाता है, यह स्थान तनाव एकाग्रता के लिए सबसे अधिक प्रवण होता है। इस मिश्र धातु की उपज शक्ति 1,250 एमपीए जितनी अधिक है और घनत्व स्टील का केवल 60% है। रिंग को इंटरफेरेंस फिट के माध्यम से आधार सामग्री से जोड़ा जाता है, जो प्रभावी रूप से गर्दन के प्लास्टिक विरूपण को सीमित करता है और पारंपरिक ≤15MPa से 42MPa तक DN300 निकला हुआ किनारा फटने का दबाव बढ़ाता है।
लोंगन की इन-हाउस फैक्ट्री वानजाउ के लोंगवान में स्थित है। त्सिंगशान होल्डिंग ग्रुप से उच्च गुणवत्ता वाले कच्चे माल की आपूर्ति का लाभ उठाते हुए, अपनी फोर्जिंग, हीट ट्रीटमेंट और मशीनिंग क्षमताओं के साथ मिलकर, इसने एक पूर्ण उत्पादन श्रृंखला बनाई है। निकला हुआ किनारा पर प्रत्येक फ्लैट स्लिप ट्रेस करने योग्य सामग्री प्रमाणपत्र, गर्मी उपचार वक्र रिकॉर्ड, आयामी निरीक्षण रिपोर्ट और हाइड्रोस्टैटिक/वायवीय परीक्षण रिपोर्ट के साथ आता है।
गुणवत्ता नियंत्रण मुख्य बिंदु:
1.कच्चे माल का आने वाला निरीक्षण: वर्णक्रमीय विश्लेषण, यांत्रिक संपत्ति का नमूनाकरण।
2.प्रक्रिया नियंत्रण: ताप उपचार भट्टी तापमान वक्रों की वास्तविक समय की निगरानी, क्रमिक शमन प्रक्रिया मापदंडों की स्वचालित रिकॉर्डिंग।
3.तैयार उत्पाद निरीक्षण: 100% आयामी निरीक्षण, 10% चुंबकीय कण परीक्षण, विस्फोट दबाव या चक्रीय थकान जीवन के लिए बैच नमूनाकरण।
4.तीसरे पक्ष की गवाही: ग्राहक के अनुरोध पर एसजीएस, बीवी या अन्य एजेंसियों द्वारा ऑन-साइट गवाह परीक्षण की व्यवस्था की जा सकती है।
अंतर्राष्ट्रीय खरीदार ऑर्डर संख्या का उपयोग करके उत्पादन प्रगति की जांच कर सकते हैं और डेटा का ऑनलाइन परीक्षण कर सकते हैं।
● मध्य पूर्व शेल गैस फील्ड फ्रैक्चरिंग स्टेशन:फ्लैंज पर डीएन300 क्लास 1500 फ्लैट स्लिप के 120 सेट का उपयोग किया गया। 18 महीने के निरंतर संचालन के बाद, कोई सील रिसाव नहीं हुआ, और रखरखाव की आवृत्ति शून्य थी।
● दक्षिण चीन सागर गहरे समुद्र में ड्रिलिंग प्लेटफार्म:पानी की गहराई 2,800 मीटर। फ़्लैंज का उपयोग ब्लोआउट प्रिवेंटर स्टैक को जोड़ने के लिए किया गया था। 30 महीनों के संक्षारण निरीक्षण के बाद, सीलिंग सतह पर कोई स्पष्ट क्षति नहीं दिखी, और मापी गई संक्षारण दर 0.028 मिमी/वर्ष थी।
● रूसी आर्कटिक प्राकृतिक गैस पाइपलाइन:परिवेश का तापमान -55°C, प्रभाव परीक्षण मान 82J, परियोजना डिजाइन आवश्यकताओं को पूरा करता है। 500 से अधिक टुकड़ों की आपूर्ति की गई है।
प्रश्न: यह किस दबाव रेटिंग के लिए उपयुक्त है?
ए: फ्लैंज पर यह फ्लैट स्लिप कक्षा 150 से कक्षा 1500 तक दबाव रेटिंग के लिए उपयुक्त है। मापा डेटा से पता चलता है कि डीएन300 आकार 42 एमपीए के विस्फोट दबाव पर उत्कृष्ट प्रदर्शन करता है, जो राष्ट्रीय मानक आवश्यकताओं से कहीं अधिक है। यह विशेष रूप से अति-उच्च दबाव और कठोर परिस्थितियों जैसे शेल गैस फ्रैक्चरिंग पंप, गहरे समुद्र में ड्रिलिंग प्लेटफॉर्म, अति-उच्च दबाव प्राकृतिक गैस ट्रांसमिशन पाइपलाइन और ध्रुवीय वातावरण के लिए उपयुक्त है।
प्रश्न: इसमें और वेल्ड नेक फ्लैंज के बीच मुख्य अंतर क्या है?
ए: एक स्लिप-ऑन फ्लैंज अपेक्षाकृत आरामदायक स्थापना आवश्यकताओं के साथ, पाइप को जोड़ने के लिए दो फ़िलेट वेल्ड का उपयोग करता है (एक पीछे और एक बोर के अंदर)। एक वेल्ड गर्दन निकला हुआ किनारा एकल पूर्ण-प्रवेश बट वेल्ड का उपयोग करता है, जिसके लिए सख्त संरेखण की आवश्यकता होती है। हालांकि, लोंगन के स्लिप-ऑन फ्लैंज उत्पाद में, बायोनिक हनीकॉम्ब संरचना और अंतर्निर्मित टाइटेनियम मिश्र धातु सुदृढ़ीकरण रिंग के डिजाइन के माध्यम से, दबाव असर प्रदर्शन पारंपरिक वेल्ड गर्दन फ्लैंज से कम नहीं है।
प्रश्न: यह कम तापमान वाले वातावरण में कैसा प्रदर्शन करता है?
उत्तर: -70 डिग्री सेल्सियस की अति-निम्न तापमान स्थितियों के तहत, उत्पाद की चार्पी प्रभाव ऊर्जा 89J तक पहुंच जाती है, जो कि ≥34J की राष्ट्रीय मानक आवश्यकता से कहीं अधिक है। यह ग्रेडिएंट क्वेंच्ड हाई-कार्बन स्टील सामग्री की उत्कृष्ट निम्न-तापमान कठोरता के लिए धन्यवाद है, जो इसे ध्रुवीय पाइपलाइन इंजीनियरिंग और कम तापमान वाले प्राकृतिक गैस परिवहन प्रणालियों के लिए उपयुक्त बनाता है।
प्रश्न: लोंगन की आपूर्ति क्षमता और अनुकूलन विकल्प क्या हैं?
ए: लोंगन के पास एक इन-हाउस फैक्ट्री और एक पूर्ण उत्पादन प्रणाली है, जो आकार अनुकूलन, निजी लेबलिंग और थोक उत्पादन का समर्थन करती है। कच्चे माल के चयन से लेकर तैयार उत्पाद के निरीक्षण तक सख्त गुणवत्ता प्रबंधन लागू किया जाता है। अंतर्राष्ट्रीय खरीदार निःशुल्क नमूने प्राप्त करने के लिए आवश्यकताएँ भेज सकते हैं। कंपनी नंबर 620 मिंगझू रोड, योंगक्सिंग स्ट्रीट, लोंगवान जिला, वेनझोउ शहर, झेजियांग प्रांत में स्थित है, जो पूर्ण उत्पादन और आपूर्ति प्रणाली बनाने के लिए वेनझोउ के भौगोलिक लाभ और त्सिंगशान होल्डिंग ग्रुप के कच्चे माल की आपूर्ति का लाभ उठाती है।
प्रश्न: वास्तविक प्रदर्शन को कैसे सत्यापित किया जा सकता है?
उ: लोंगन कारखाने में प्रदर्शन परीक्षण देखने के लिए ग्राहकों या तृतीय-पक्ष निरीक्षण एजेंसियों का स्वागत करता है। फैक्ट्री 3000 टन दबाव परीक्षण मशीन, एक चक्रीय थकान परीक्षण बेंच, एक -80 डिग्री सेल्सियस कम तापमान प्रभाव परीक्षक और एक गहरे समुद्र में उच्च दबाव संक्षारण सिमुलेशन कक्ष से सुसज्जित है। ग्राहक बर्स्ट प्रेशर परीक्षण, चक्रीय थकान परीक्षण, या नमूनों पर अत्यधिक पर्यावरण परीक्षण का अनुरोध कर सकते हैं; परीक्षण रिपोर्ट सीएनएएस योग्यता वाली एक आंतरिक प्रयोगशाला द्वारा जारी की जाती हैं।
