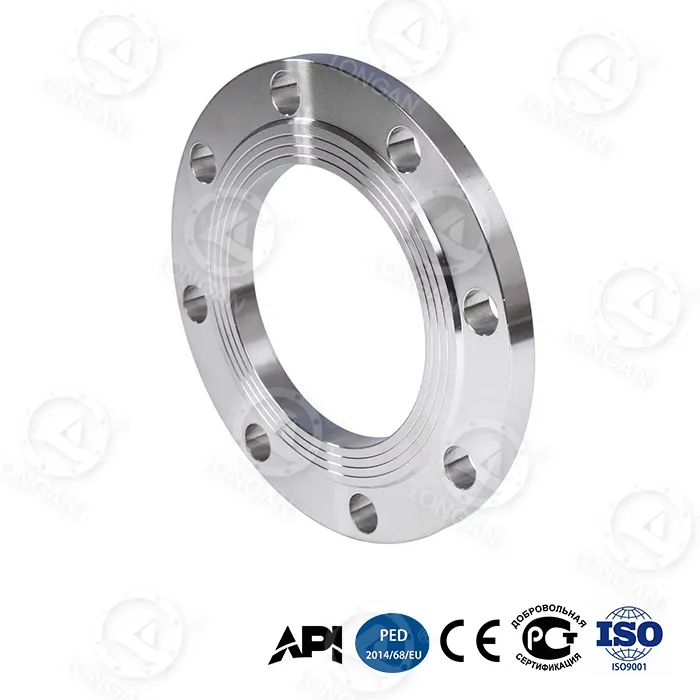

● हाइब्रिड सीलिंग फेस डिज़ाइन:यह फ्लैट उभरे हुए फेस फ्लैंज की सबसे विशिष्ट विशेषता है। सीलिंग फेस का मध्य क्षेत्र थोड़ा ऊपर उठा हुआ है (आरएफ के समान), लेकिन बाहरी क्षेत्र बोल्ट छेद (एफएफ के समान) तक फैला हुआ है। लाभों में शामिल हैं:1.तेजी से स्थापना के लिए स्वचालित गैसकेट सेंटरिंग;2.अधिक समान सीलिंग संपर्क तनाव वितरण, पारंपरिक आरएफ के किनारे अधिभार से बचना;3.फुल-फेस गैस्केट और उभरे हुए फेस गैस्केट दोनों के साथ संगत, साइट पर लचीला प्रतिस्थापन प्रदान करता है।
● झुकने की शक्ति में 65% की वृद्धि:बायोनिक छत्ते की संरचना निकला हुआ किनारा हल्का और सख्त बनाती है, विशेष रूप से पाइपलाइन झुकने वाले क्षणों को झेलने के लिए उपयुक्त है।
● अति-उच्च दबाव असर:42MPa का DN300 बर्स्ट प्रेशर पारंपरिक फ्लैंज (≤15MPa) का 2.8 गुना है। 35एमपीए पर 20,000 चक्रों का चक्रीय थकान जीवन उद्योग मानकों से कहीं अधिक है।
● अत्यधिक पर्यावरण सहनशीलता:-70°C प्रभाव ऊर्जा 89J, 5,000m गहरे समुद्र में संक्षारण दर 0.03mm/वर्ष, 120m/s रेत और धूल घर्षण ≤8μm।
● बुद्धिमान सुरक्षा:नैनो-ज़िरकोनिया घिसाव संकेतक परत (मोटाई <0.1 मिमी होने पर रंग बदलने की चेतावनी) + डबल-शंक्वाकार बोल्ट छेद (प्रीलोड क्षीणन ≤5%)।
● सीलिंग फेस मशीनिंग:सीएनसी परिशुद्धता मोड़ का उपयोग किया जाता है, एएसएमई बी 16.5 मानक आरएफ आयामों (कक्षा 150 ~ 1500 के लिए 1.6 मिमी से 6.4 मिमी) के बाद बढ़ी हुई ऊंचाई के साथ, लेकिन उभरी हुई जड़ पूरे निकला हुआ किनारा चेहरे पर आसानी से संक्रमण करती है। सतह खुरदरापन Ra ≤3.2μm अच्छा गैसकेट संपर्क सुनिश्चित करता है।
● क्रमिक शमन:उच्च कार्बन स्टील को सतह की कठोरता 45-50 एचआरसी और कोर कठोरता ≥30J (-70 डिग्री सेल्सियस पर) के साथ एक वर्गीकृत संरचना बनाने के लिए नियंत्रित शीतलन से गुजरना पड़ता है।
● मधुकोश संरचना:निकला हुआ किनारा शरीर के अंदर बायोनिक हेक्सागोनल ग्रिड, परिमित तत्व विश्लेषण द्वारा अनुकूलित, एक ही वजन पर 65% अधिक कठोरता प्रदान करता है।
● टाइटेनियम मिश्र धातु सुदृढीकरण रिंग:एक Ti-6Al-4V रिंग (उपज क्षमता 1,250MPa) गर्दन में इंटरफेरेंस फिट के साथ लगाई गई है, जो उच्च दबाव में गर्दन के विस्तार को रोकती है।
● गुणवत्ता नियंत्रण:100% आयामी निरीक्षण, 10% चुंबकीय कण परीक्षण, प्रति बैच यादृच्छिक विस्फोट परीक्षण। पता लगाने योग्य सामग्री प्रमाण पत्र और ताप उपचार वक्र प्रदान किए जाते हैं।
फ्लैट उभरे हुए फेस फ्लैंज का हाइब्रिड सीलिंग फेस डिज़ाइन इसे निम्नलिखित परिदृश्यों के लिए विशेष रूप से उपयुक्त बनाता है:
| परिदृश्य | पारंपरिक फ्लैंज के साथ दर्द बिंदु | इस उत्पाद के साथ समाधान |
|---|---|---|
| पुरानी पाइपलाइन की रेट्रोफिटिंग | मूल प्रणाली में एफएफ और आरएफ फ्लैंज का मिश्रण हो सकता है, गैस्केट विनिमेय नहीं हैं | हाइब्रिड सीलिंग फेस दोनों गैसकेट प्रकारों के साथ संगत है, किसी पाइपलाइन संशोधन की आवश्यकता नहीं है |
| उच्च दबाव गैस मीडिया | आरएफ फ्लैंज गैसकेट दबाव स्पंदन के तहत बाहर निकल सकते हैं | बाहरी समतल क्षेत्र अतिरिक्त सहायता प्रदान करता है, गैस्केट रेंगने से रोकता है |
| बड़े व्यास वाली कम दबाव वाली पाइपलाइनें | एफएफ फ्लैंज के लिए पूर्ण आकार के गास्केट की आवश्यकता होती है, लागत अधिक होती है | उठा हुआ भाग मानक आरएफ गास्केट के उपयोग की अनुमति देता है, जिससे स्पेयर पार्ट्स की सूची कम हो जाती है |
| गहरे समुद्र/ध्रुवीय वातावरण | थर्मल साइक्लिंग के बाद सिंगल सीलिंग फेस लीक | डुअल-ज़ोन सीलिंग (उठा हुआ + सपाट) अनावश्यक सीलिंग पथ प्रदान करता है |
विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:
● शेल गैस फ्रैक्चरिंग पंप आउटलेट पाइपलाइन(35-70एमपीए स्पंदनशील दबाव)
● गहरे समुद्र में ड्रिलिंग प्लेटफ़ॉर्म वेलहेड कनेक्शन(5,000 मीटर पानी की गहराई)
● एलएनजी प्राप्त करने वाले टर्मिनल(-70°C न्यूनतम तापमान)
● अपतटीय क्रिसमस ट्री अम्लीय मीडिया पाइपलाइन(H₂S/CO₂)
● नि:शुल्क नमूने:अंतर्राष्ट्रीय खरीदार इंस्टॉलेशन परीक्षण और सीलिंग सत्यापन के लिए एक निःशुल्क नमूने (नमूना शुल्क वापसी योग्य, माल संग्रहण) के लिए आवेदन कर सकते हैं।
● स्थापना मार्गदर्शन:विभिन्न गैसकेट सामग्रियों (ग्रेफाइट, सर्पिल घाव, पीटीएफई) के लिए टॉर्क मान सहित चीनी/अंग्रेजी इंस्टॉलेशन मैनुअल प्रदान किए जाते हैं। दूरस्थ वीडियो मार्गदर्शन उपलब्ध है.
● तकनीकी परामर्श:इंजीनियरिंग टीम 4 घंटे के भीतर चयन और गैस्केट मिलान प्रश्नों का जवाब देती है।
● गुणवत्ता पता लगाने की क्षमता:प्रत्येक फ़्लैंज की एक अद्वितीय आईडी होती है, और परीक्षण रिपोर्ट आधिकारिक वेबसाइट पर जांची जा सकती है।
● वारंटी:18 महीने, विनिर्माण दोषों के लिए निःशुल्क प्रतिस्थापन।
● तृतीय-पक्ष परीक्षण:अनुरोध पर एसजीएस/बीवी ऑन-साइट दबाव परीक्षण की व्यवस्था की जा सकती है।
1. अनोखा सीलिंग फेस डिज़ाइन:बाजार में अधिकांश फ्लैंज या तो शुद्ध एफएफ या शुद्ध आरएफ हैं। हमारा सपाट उठा हुआ फेस फ्लैंज आपको गैस्केट प्रकार को बदले बिना एफएफ की तनाव एकरूपता और आरएफ की सीलिंग विश्वसनीयता दोनों प्राप्त करने की अनुमति देता है। यह रेट्रोफिट परियोजनाओं के लिए विशेष रूप से उपयुक्त है जहां मूल पाइपलाइन या तो एफएफ या आरएफ हो सकती है - यह उत्पाद दोनों के साथ संगत है।
2. पूर्ण जीवन चक्र लागत लाभ:30-वर्षीय कुल लागत केवल $6,200 है, जो 18,500 डॉलर के पारंपरिक फ़्लैंज की तुलना में 66% की बचत करती है। एकल प्रतिस्थापन समय 2.5 घंटे (पारंपरिक 8 घंटे) है, वार्षिक रखरखाव आवृत्ति 0.7 गुना (पारंपरिक 3.2 गुना) है।
3. पूर्ण प्रमाणीकरण:एपीआई 6ए पीएसएल 3जी, एच₂एस और सीओ₂ गैस मीडिया के साथ अति-उच्च दबाव परिदृश्यों के लिए उपयुक्त।
4. सत्यापन योग्य वास्तविक डेटा:सभी प्रदर्शन संकेतक ग्राहक के ऑन-साइट परीक्षण के लिए उपलब्ध हैं। नि:शुल्क नमूने उपलब्ध कराए जाते हैं.
5. तीव्र प्रतिक्रिया:मानक आइटम 3 दिनों के भीतर भेजे जाते हैं, कस्टम आइटम 15-30 दिनों के भीतर भेजे जाते हैं।
सारांश: लोंगन का सपाट उठा हुआ फेस फ्लैंज, अपने हाइब्रिड सीलिंग फेस डिजाइन के साथ, गैस्केट संगतता, तनाव वितरण और उच्च दबाव सीलिंग में पारंपरिक फ्लैंग्स के दर्द बिंदुओं को हल करता है। बायोनिक हनीकॉम्ब संरचना, ग्रेडिएंट शमन और टाइटेनियम मिश्र धातु सुदृढीकरण रिंग के साथ संयुक्त, इसकी झुकने की ताकत, विस्फोट दबाव और थकान जीवन में काफी सुधार हुआ है। एपीआई 6ए पीएसएल 3जी प्रमाणन और 30 साल के पूर्ण जीवन चक्र लागत में 66% की कमी इसे शेल गैस, गहरे समुद्र इंजीनियरिंग और जटिल पाइपलाइन प्रणालियों के लिए एक आदर्श विकल्प बनाती है। नि:शुल्क नमूने और पेशेवर सीलिंग समाधान प्राप्त करने के लिए अपनी आवश्यकताएं भेजें।
प्रश्न: क्या फ्लैट उठा हुआ फेस फ्लैंज मौजूदा आरएफ फ्लैंज की जगह ले सकता है?
उत्तर: हाँ. जब तक दबाव रेटिंग और आकार मेल खाता है, यह सीधे आरएफ निकला हुआ किनारा बदल सकता है, और मूल आरएफ गैसकेट का उपयोग जारी रखा जा सकता है। यदि मेटिंग फ्लैंज एफएफ है, तो एक फुल-फेस गैसकेट की आवश्यकता होती है, लेकिन इस उत्पाद का सपाट क्षेत्र पूरी तरह से संगत होने के लिए काफी बड़ा है।
प्रश्न: क्या इस हाइब्रिड सीलिंग फेस के लिए विशेष गास्केट की आवश्यकता होती है?
उ: नहीं। आप मानक एएसएमई बी16.21 आरएफ गास्केट (उदाहरण के लिए, आंतरिक रिंग के साथ सर्पिल घाव) या एफएफ गास्केट (पूर्ण-चेहरा ग्रेफाइट गास्केट) का उपयोग करना जारी रख सकते हैं। हमारे परीक्षणों से पता चलता है कि इस निकला हुआ किनारा पर दोनों गैसकेट प्रकारों का सीलिंग प्रदर्शन पारंपरिक एकल सीलिंग चेहरों से बेहतर है।
प्रश्न: क्या बोल्ट 35 एमपीए स्पंदनशील दबाव में ढीले हो जाएंगे?
ए: यह उत्पाद डबल-शंक्वाकार बोल्ट छेद का उपयोग करता है। 35MPa उतार-चढ़ाव के तहत, प्रीलोड क्षीणन ≤5% है, जबकि पारंपरिक गोल छेद में क्षीणन ≥20% है। तीन चरणों वाले क्रॉस पैटर्न में हाइड्रोलिक टॉर्क रिंच का उपयोग करने की अनुशंसा की जाती है। हम एक टॉर्क गणना तालिका प्रदान कर सकते हैं।
प्रश्न: क्या विभिन्न सामग्रियां प्रदान की जा सकती हैं, जैसे स्टेनलेस स्टील?
उत्तर: हाँ. इस उत्पाद के लिए मानक सामग्री ग्रेडिएंट क्वेंच्ड हाई-कार्बन स्टील है, लेकिन अनुरोध पर 316L, डुप्लेक्स स्टेनलेस स्टील आदि भी प्रदान किया जा सकता है। वही छत्ते की संरचना और टाइटेनियम मिश्र धातु सुदृढीकरण रिंग स्टेनलेस स्टील पर भी लागू होती है।
प्रश्न: हम आपके दावा किए गए 42एमपीए बर्स्ट दबाव को कैसे सत्यापित कर सकते हैं?
उत्तर: हम अपने कारखाने में बर्स्ट परीक्षण देखने के लिए ग्राहकों का स्वागत करते हैं। नियमित स्टॉक उत्पादों का हर तिमाही में यादृच्छिक रूप से नमूना लिया जाता है, और परीक्षण रिपोर्ट हमारी वेबसाइट पर संग्रहीत की जाती हैं। आप अपने नमूने पर एक अलग परीक्षण का भी अनुरोध कर सकते हैं; लागत हमारे द्वारा वहन की जाती है (नमूना वापस करने की आवश्यकता है)।
