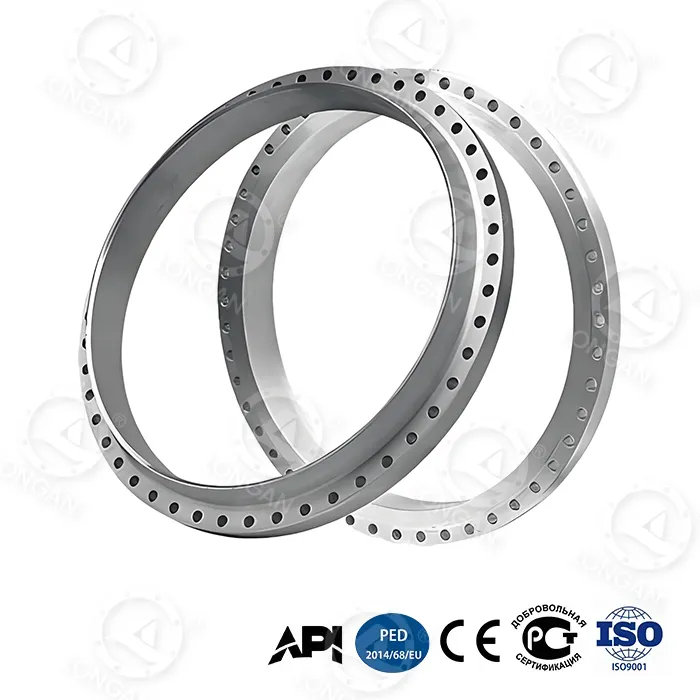

बड़े आकार का निकला हुआ किनारा

उत्पाद लाभ डेटा प्रस्तुति

1. उच्च दबाव क्षमता

बड़े आकार के फ्लैंज की सामान्य दबाव सीमा > 100 बार से > 250 बार या इससे अधिक होती है, जो समान ग्रेड के मानक फ्लैंज के दबाव से पांच गुना अधिक है। उदाहरण के लिए, डीएन600 पर क्लास 900 फ्लैंज का रेटेड दबाव समान आकार के क्लास 150 फ्लैंज की तुलना में कहीं अधिक है।

2. दीवार की मोटाई और संरचनात्मक ताकत में उल्लेखनीय वृद्धि (उन्नत संरचनात्मक अखंडता):

बड़े आकार के फ्लैंज में ऊंची उत्तल सतह, मोटी फ्लैंज गर्दन और बड़े बोल्ट छेद होते हैं, जो कंपन और झुकने के लिए मजबूत प्रतिरोध प्रदान करते हैं।

उदाहरण के तौर पर एएसएमई बी16.5 डीएन600, क्लास 150 बनाम क्लास 900 आरएफ फ्लैंज लें:

निकला हुआ किनारा मोटाई, कक्षा 900: ~ 152.4 मिमी, कक्षा 150: ~ 38.1 मिमी, कक्षा 900 की मोटाई कक्षा 150 से लगभग 4 गुना है।

बोल्टों की संख्या क्लास 900 में 24 एम36 बोल्ट हैं, क्लास 150 में केवल 20 एम24 बोल्ट हैं

बोल्ट का व्यास 50% बढ़ गया, बोल्ट की मात्रा 20% बढ़ गई, और क्लैम्पिंग बल बढ़ गया।

कक्षा 900 निकला हुआ किनारा बोल्ट सर्कल व्यास कक्षा 150 निकला हुआ किनारा व्यास की तुलना में ~114.3 मिमी बढ़ गया, जिससे अधिक बोल्ट वितरण स्थान उपलब्ध हुआ।

3. बहुत मजबूत सीलिंग प्रदर्शन

बड़ा सीलिंग सतह संपर्क क्षेत्र, उच्च दबाव और उच्च तापमान वातावरण में दीर्घकालिक शून्य रिसाव।

उच्च बोल्ट सीधे उच्च गैसकेट सीलिंग बल उत्पन्न करते हैं।

बड़े आकार के फ्लैंजों के रिंग गैस्केट की डिजाइन रिसाव दर आमतौर पर 10^-6 एसटीडी सेमी³/सेकेंड हे से कम होनी आवश्यक है, जो एयरटाइट सीलिंग प्राप्त कर सकती है, जो नरम गैसकेट के लिए सामान्य फ्लैंज की आवश्यकताओं से काफी अधिक है।

4. अनुकूलित आवश्यकताएँ

इस उत्पाद को गैर-मानक आकार, सामग्री और कोटिंग्स के लिए अनुकूलित आवश्यकताओं की आवश्यकता होती है। लोंगन इसमें माहिर हैं।

आकार मानक से कहीं अधिक है और इसके लिए अनुकूलित प्रसंस्करण की आवश्यकता है।

आमतौर पर उपयोग की जाने वाली संक्षारण प्रतिरोधी मिश्र धातु सामग्री: (जैसे सुपर डुप्लेक्स 2507, इनकोनेल 625/825, मोनेल, हेस्टेलॉय), उपज शक्ति > 600 एमपीए या अधिक तक पहुंच सकती है।

विशेष कोटिंग्स की मोटाई 250-500 माइक्रोन तक पहुंच सकती है, और अस्तर की मोटाई 3-6 मिमी है, जिसे अनुकूलित भी किया जा सकता है।

अंत में, मैं इस बात पर जोर देना चाहूंगा कि लोंगान एक शक्तिशाली फैक्ट्री है जो अनुकूलित बड़े आकार के फ्लैंज के उत्पादन में विशेषज्ञता रखती है, जो इस उत्पाद के बारे में आपकी सभी कल्पनाओं को पूरी तरह से पूरा कर सकती है। आएं और हमसे संपर्क करें, हमारा हमेशा स्वागत है!
